- 产品名称：R9工控仪表
- 产品简介：四继电器通用型重量变送控制器是面向工业控制领域的变送显示控制器。它集重量显示、模拟量信号输出、Modbus-RTU通讯、大屏幕通讯、开关量输入、继电器输出于一体。采用高速的24位Σ-ΔA/D 转换器，
-
产品介绍：
1.1选型与接口配置
|
型号 |
传感器接口 |
输入开关 |
输出继电器 |
串口1 |
串口2 |
模拟量 |
|
A |
1个 |
4个 |
4路 |
有 |
无 |
有 |
|
B |
1个 |
4个 |
4路 |
有 |
无 |
无 |
|
C |
1个 |
4个 |
4路 |
有 |
有 |
无 |
|
D |
1个 |
4个 |
4路 |
无 |
无 |
无 |
1.2主要特点
内嵌抗EMC干扰电路，抗电磁干扰能力强、数据稳定，适用工业现场的应用。
三种标定方式：砝码标定、标定参数修改、灵敏度输入标定（免砝码标定）。
可选择RS232或RS485两种方式，支持Modbus-RTU通讯多字连续读写功能。
可设定模拟输出类型： 0～20mA、4～20mA、0～5V或0～10V。
继电器输出模式可设:分选、定值、定量、减量、配料、分检、峰值等模式。
支持实际加料重量超差时，自动启动点动加料。
支持上位机对控制器进行标定。
循环配料次数可以设置，支持无限次循环配料功能。
配料次数累计功能，实际配料重量上位机读取功能。
支持上位机通讯置零、去皮、配料启动和停止等一系列操作。
不锈钢防腐面板，全金属屏蔽外壳。
24BIT S-△ 型A/D转换，最大A/D脉冲数：1,000,000。
A/D速率可选：15次/秒、30次/秒、60次/秒、100次/秒、200次/秒。
三种标定方式：砝码标定、标定参数修改、灵敏度输入标定（免砝码标定）
7位0.56英寸LED数码管显示, 10段光柱指示，7个LED指示灯。
1.3技术参数
激励电压：5.0VDC，可驱动8只350W的模拟式传感器。
量程信号范围：1.5～40mV。
零点信号范围：－40～38.5mV。
模拟电流输出：Max 500Ω。
模拟电压输出：Min 10 KΩ。
继电器触点容量：交流
最高灵敏度： 0.3uV/d。
非线性：优于0.01%FS。
电源电压范围：交流200～242V，频率49～51Hz，最大功耗8瓦。控制器需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。
使用温度为：-20℃～
存贮温度为：-30℃～
2安装
2.1控制器固定

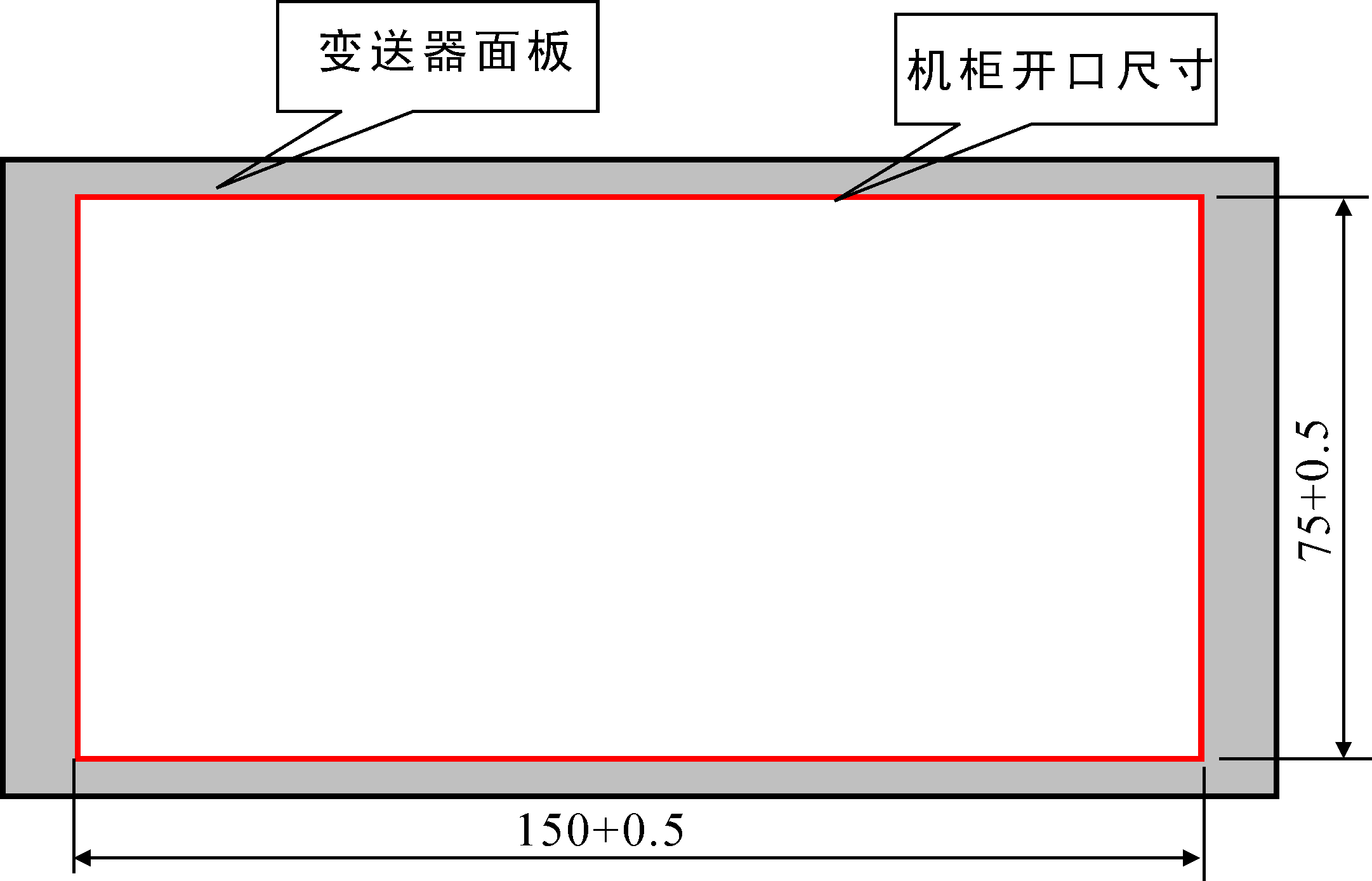

控制器采用面板安装方式，要求所安装的机柜前壁厚度不超过
<!--[endif]--><!--[if !vml]--><!--[endif]-->
控制器外形尺寸：面板长
安装前请先将外壳两侧的顶杆拆下，然后将称重终端装入机柜中，将两只顶杆固定在称重终端两侧，要求顶紧控制器外壳以保证牢固安装。

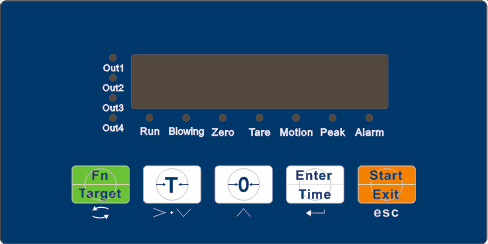

2.2前面板示意图
Out1：继电器1动作指示灯， Out1：继电器2动作指示灯。
Out3：继电器3动作指示灯， Out4：继电器4动作指示灯。
Run：运行指示灯（外控输出启动），Blowing：放料过程指示灯。
Zero：零区值指示灯， Tare：去皮状态指示灯。
Motion：数据不稳定指示灯， Peak：峰值保持指示灯。Alarm：备用指示灯。

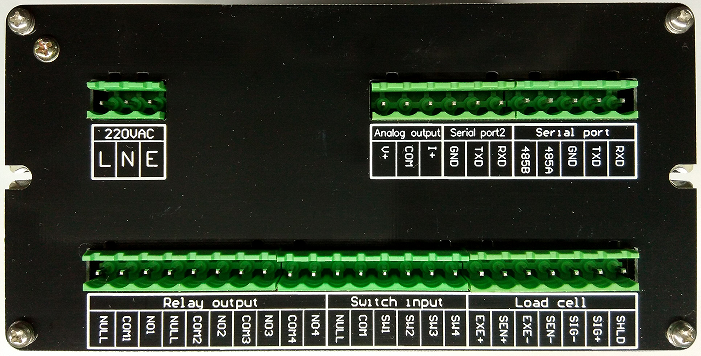

2.3后面板接线说明
后面板接口图（A型为例）如下所示：
<!--[endif]--><!--[if !vml]--><!--[endif]-->
